SCF Short

SCF Short - Korte stukken specialist

Nauwkeurig en stabiel zagen van korte buizen en kleine diameters

De SCF-Short is speciaal ontwikkeld voor het efficiënt zagen van korte lengtes en kleine diameters, met een geoptimaliseerde handling en gecontroleerde process. Dankzij het compacte ontwerp en de stabiele positionering blijven producten perfect onder controle tijdens het zagen en de nabewerking, ook bij hoge snelheden. Hierdoor wordt uitval voorkomen, blijft de maatnauwkeurigheid gewaarborgd en kan betrouwbaar geproduceerd worden bij toepassingen waar standaard machines tekortschieten.

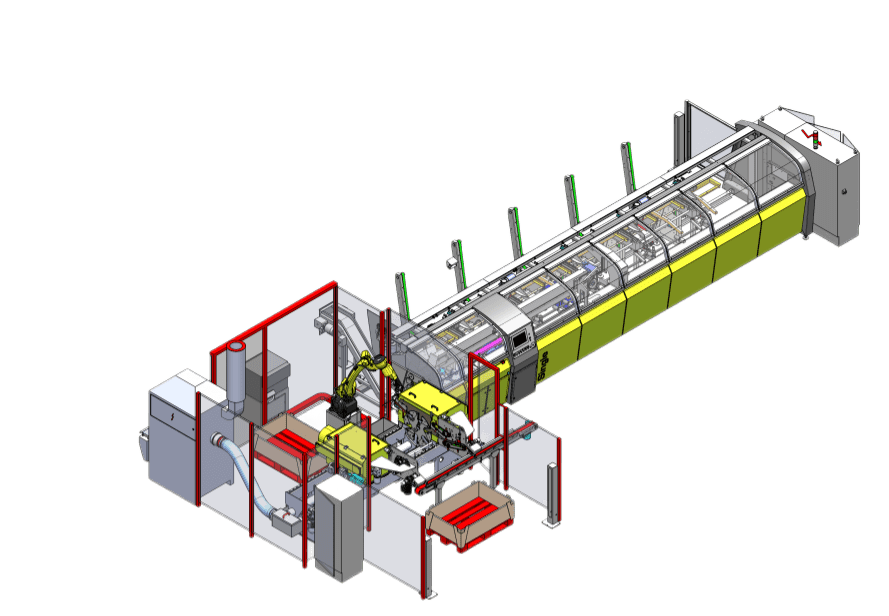

Deze metaal cirkelzaag is speciaal ontworpen voor het efficiënt verwerken van korte stukken stalen profielen (buizen, stafmateriaal, strip, enz.). In plaats van een uitvoertafel heeft deze zaagmachine een directe uitstoot of maakt hij gebruik van een transferrobot. De optionele afwerkmachines, zoals ontbramen, wassen en meten, zijn eveneens speciaal ontwikkeld voor het verwerken van korte producten.

De werking voor korte stukken

Effectieve verwerking van korte producten in een betrouwbaar proces, met extra aandacht voor de kwaliteit en afwerking van het eindproduct.

  • Output tot 6.000 stuks/uur
  • Tot 4 buizen in één gelijktijdige zaagsnede
  • Nauwkeurigheid 0,1 mm
  • Minimale productlengte 10 mm (35 mm met ontbramen)

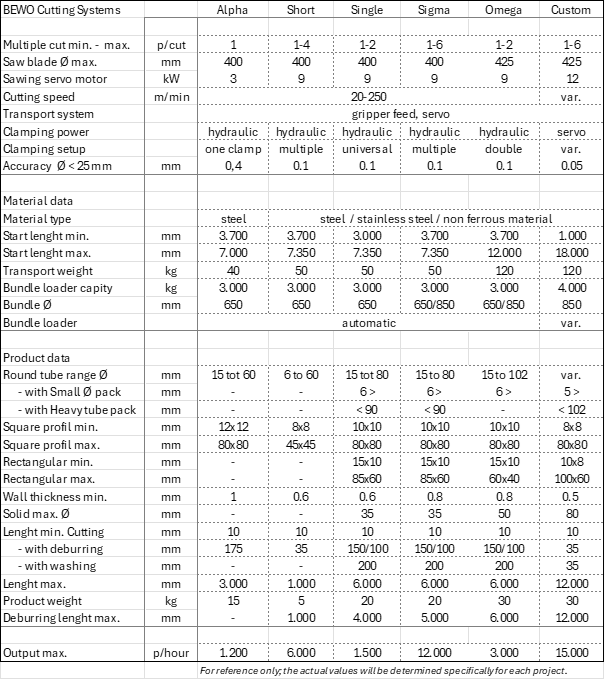

Technische specificaties per machine

BEWO Cutting Systems SCF-Alpha SCF-Short SCF-Single SCF-Sigma SCF-Omega SCF-Omega Tetra
Multiple cut min. –  max. p/cut 1 1-4 1-2 1-6 1-2 1-2
Saw blade Ø max. mm 400 400 400 400 425 425
Sawing servo motor kW 3 9 9 9 9 9
Cutting speed m/min 20-250
Transport system gripper feed, servo
Clamping power hydraulic hydraulic hydraulic hydraulic hydraulic hydraulic
Clamping setup one clamp multiple universal multiple double var.
Accuracy  Ø < 25 mm mm 0,4 0.1 0.1 0.1 0.1 0.1
Material data
Material type steel steel  / stainless steel / non ferrous material
Start lenght min. mm 3.700 3.700 3.000 3.700 3.700 3.700
Start lenght max. mm 7.000 7.350 7.350 7.350 12.000 12.000
Transport weight kg 40 50 50 50 120 120
Bundle loader capity kg 3.000 3.000 3.000 3.000 3.000 3.000
Bundle Ø mm 650 650 650 650/850 650/850 650/850
Bundle loader automatic
Product data
Round tube range Ø mm 15 tot 60 6 to 60 15 tot 80 15 to 80 15 to 102 15-102
      – with Small Ø pack mm – – 6 > 6 > 8 > 8 >
      – with Heavy tube pack mm – – < 90 < 90 Incl. Incl.
Square profil min. mm 12×12 8×8 10×10 10×10 10×10 10×10
Square profil max. mm 80×80 45×45 80×80 80×80 90×90 90×90
Rectangular min. mm – – 15×10 15×10 15×10 15×10
Rectangular max. mm – – 85×60 85×60 140×70 120×60
Wall thickness min. mm 1 0.6 0.6 0.8 0.8 0.8
Solid max. Ø mm – – 35 35 50 50
Lenght min. Cutting mm 10 10 10 10 10 10
      – with deburring mm 175 35 150/100 150/100 150/100 150/100
      – with washing mm – – 200 200 200 200
Lenght max. mm 3.000 1.000 6.000 6.000 6.000 6.000
Product weight kg 15 5 20 20 30 30
Deburring lenght max. mm – 1.000 4.000 5.000 6.000 6.000
Output max. p/hour 1.200 6.000 1.800 12.000 3.000 3.000
Reference values only. Final values are project-specific.

Veelgestelde vragen

Wat is de SCF Short buiszaagmachine?

De SCF Short is een automatische buiszaagmachine die speciaal is ontwikkeld voor het nauwkeurig zagen en ontbramen van korte buizen, kleine diameters en korte profielstukken. De machine combineert hoge snelheid met maximale product controle.

Waarvoor wordt de SCF Short gebruikt?

De SCF Short wordt gebruikt voor het automatisch zagen van korte stalen buizen, stafmateriaal, strips en profielen waarbij hoge nauwkeurigheid en een betrouwbare handling essentieel zijn. De machine is geschikt voor producenten van precisiecomponenten, automotive onderdelen, bevestigingsmaterialen, hydraulische componenten, meubelonderdelen en andere toepassingen waarbij korte metalen onderdelen nodig zijn.

Wat is de minimale productlengte die de SCF Short kan zagen?

De SCF Short kan producten zagen vanaf 10 mm lengte. In combinatie met ontbramen bedraagt de minimale productlengte 35 mm.

Wat maakt de SCF Short uniek ten opzichte van standaard buiszaagmachines?

De machine is specifiek ontworpen voor korte producten en kleine diameters. Dankzij de geoptimaliseerde handling en stabiele positionering blijven producten tijdens het gehele proces perfect onder controle.

Hoe nauwkeurig zaagt de SCF Short?

De SCF Short bereikt een nauwkeurigheid tot 0,1 mm, waardoor hij geschikt is voor toepassingen met hoge kwaliteits- en tolerantienormen.

Welke materialen kunnen worden verwerkt?

De SCF Short is geschikt voor staal, roestvast staal (RVS) en diverse non-ferrometalen.

Is de SCF Short geschikt voor geautomatiseerde productie?

Ja, de machine beschikt over een automatische bundellader en kan worden gecombineerd met een transferrobot voor een volledig geautomatiseerd productieproces.

Zijn aanvullende bewerkingen mogelijk na het zagen?

Ja, naast ontbramen kunnen korte producten automatisch worden gewassen, gemeten en verder verwerkt in een geïntegreerde productielijn.
